Επισκόπηση προϊόντος

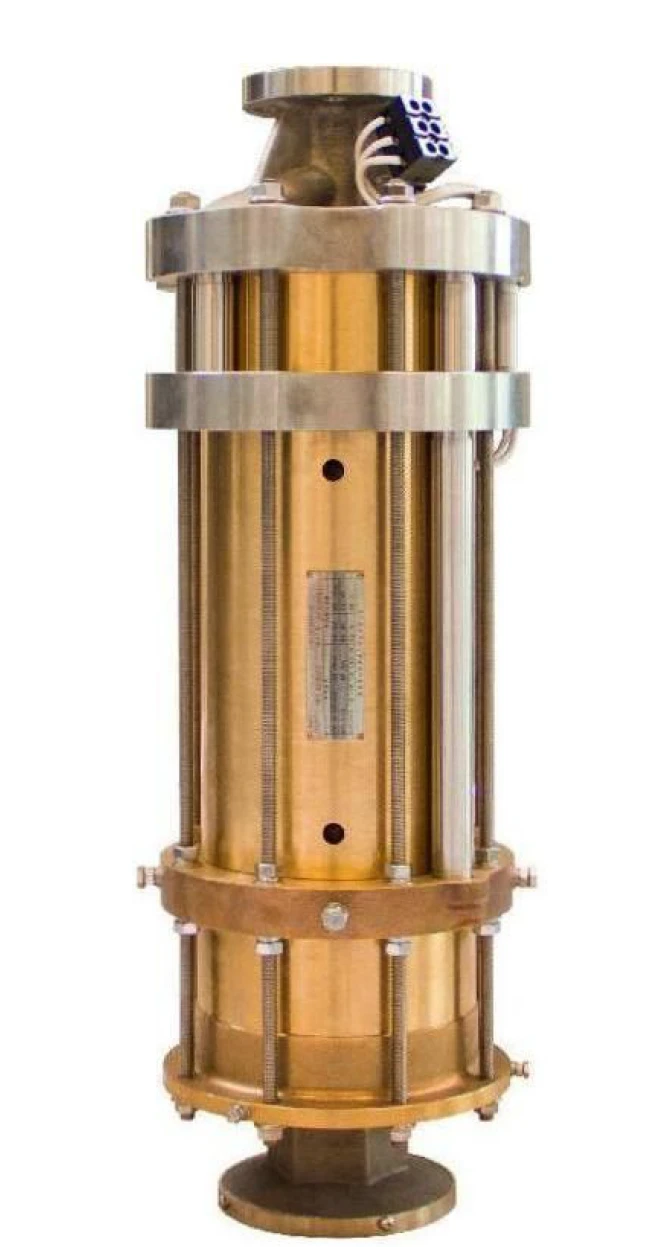

Η Cryogenic Submerged Centrifugal Pump – Immersed Type είναι μια κατακόρυφη, πλήρως βυθισμένη φυγόκεντρη αντλία σχεδιασμένη για μεταφορά και συμπίεση LNG. Η αντλία και ο κινητήρας λειτουργούν βυθισμένα σε κρυογονικό υγρό για συνεχή ψύξη, σταθερή λειτουργία και αποτελεσματικό χειρισμό υγρών χαμηλών{1}}θερμοκρασιών σε συστήματα τροφοδοσίας και αποθήκευσης LNG.

Τεχνικές Προδιαγραφές

Μοντέλο	LYQD 50-150×3	LYQD 50-150×4
Τύπος Δομής	Βυθισμένη φυγόκεντρη αντλία; 3 στάδια αντλίας	Βυθισμένη φυγόκεντρη αντλία ; 4 στάδια αντλίας
Τύπος εγκατάστασης	Κάθετη εγκατάσταση, πλήρως βυθισμένη στο κάρτερ αντλίας	Κάθετη εγκατάσταση, πλήρως βυθισμένη στο κάρτερ αντλίας
Μέσον	ΥΦΑ (Υγροποιημένο Φυσικό Αέριο)	ΥΦΑ (Υγροποιημένο Φυσικό Αέριο)
Θερμοκρασία λειτουργίας	-162 μοίρες	-162 μοίρες
Θερμοκρασία σχεδίασης	-196 μοίρες	-196 μοίρες
Ρυθμός ροής σχεδίασης	250 λίτρα/λεπτό	250 λίτρα/λεπτό
Εύρος Ρυθμού ροής	80-400 L/min	80-420 L/min
Επικεφαλής Σχεδιασμού	300 m	460 m
Μέγιστο Κεφάλι	335 m	506 m
Εύρος Ταχύτητας	1560-5640 r/min	1500-6000 r/min
Απαιτούμενη καθαρή θετική κεφαλή αναρρόφησης, NPSHr	0.9-2.7 m	0.7-3 m
Πίεση εισόδου	0,2-0,8 Mpa	0,2-0,8 Mpa
Πίεση εξόδου	1,4-2,0 Mpa	1,8-2,4 Mpa
Ονομαστική ισχύς κινητήρα	15 kW	22 kW
Ονομαστική τάση κινητήρα	380 V	380 V
Ονομαστικό ρεύμα κινητήρα	30 A	50 A
Ονομαστική συχνότητα κινητήρα	99 Hz	99 Hz
Ονομαστική ταχύτητα κινητήρα	5640 r/min	5640 r/min
Απαίτηση ελέγχου	Εξοπλισμένο με 1 μετατροπέα συχνότητας	Εξοπλισμένο με 1 μετατροπέα συχνότητας

Διαμόρφωση συστήματος

01/

Υδραυλικό τμήμα αντλίας– Οι φυγόκεντρες πτερωτές πολλαπλών- σταδίων δημιουργούν τον απαιτούμενο ρυθμό ροής και πίεση εκφόρτισης.

02/

Βυθισμένος κινητήρας μεταβλητής συχνότητας– Οδηγεί την αντλία ενώ λειτουργεί πλήρως βυθισμένη σε κρυογονικό υγρό για συνεχή ψύξη.

03/

Κάθετη στήλη αντλίας– Υποστηρίζει το συγκρότημα της αντλίας και εξασφαλίζει σταθερή κατακόρυφη εγκατάσταση.

04/

Αυτό-Σύστημα ρότορα εξισορρόπησης– Εξισορροπεί αυτόματα τις ακτινικές και αξονικές δυνάμεις για μείωση της φθοράς των ρουλεμάν.

05/

Μετατροπέας συχνότητας (VFD)– Ελέγχει την ταχύτητα του κινητήρα για ρυθμιζόμενη ροή και πίεση.

06/

Συγκρότημα εξόδου εκκένωσης– Παραδίδει LNG με ασφάλεια στον εξοπλισμό σωληνώσεων ή διανομής κατάντη.

07/

Καλώδια ρεύματος και οργάνων– Παροχή ηλεκτρικής ενέργειας και μετάδοση σημάτων λειτουργίας.

08/

Φλάντζα στερέωσης & δομή στήριξης– Ασφαλίστε την αντλία μέσα στο κρυογονικό κάρτερ ή το δοχείο αποθήκευσης.

Τεχνικά Πλεονεκτήματα

Η πλήρως βυθισμένη αντλία και ο κινητήρας παρέχουν συνεχή κρυογονική ψύξη, βελτιώνοντας την αξιοπιστία λειτουργίας και τη διάρκεια ζωής του κινητήρα.
Ο σχεδιασμός κάθετης εγκατάστασης ενισχύει τη σταθερότητα λειτουργίας ενώ μειώνει τους κραδασμούς κατά τη συνεχή λειτουργία.
Η αυτο-εξισορροπούμενη υδραυλική δομή ελαχιστοποιεί τα ακτινικά και αξονικά φορτία, παρατείνοντας τη διάρκεια ζωής του ρουλεμάν.

Η συμβατότητα μετάδοσης κίνησης μεταβλητής συχνότητας επιτρέπει ευέλικτη ρύθμιση της ροής και της πίεσης, ενώ μειώνει την κατανάλωση ενέργειας.
Ο φυγοκεντρικός σχεδιασμός πολλαπλών{0}}σταδίων παρέχει υψηλή πίεση εκφόρτισης χωρίς να απαιτείται πρόσθετος ενισχυτικός εξοπλισμός.
Η χαμηλή απόδοση NPSHr συμβάλλει στη μείωση του κινδύνου σπηλαίωσης και βελτιώνει τη σταθερότητα αναρρόφησης υπό κρυογονικές συνθήκες.

Τυπικές Εφαρμογές

Σταθμοί ανεφοδιασμού LNG

Παρέχει σταθερή πίεση μεταφοράς LNG για συστήματα τροφοδοσίας οχημάτων.

Εγκαταστάσεις αποθήκευσης LNG

Μεταφέρει LNG μεταξύ δεξαμενών αποθήκευσης και εξοπλισμού διεργασίας.

LNG Peak-Ξυριστικά εργοστάσια

Υποστηρίζει την κρυογονική κυκλοφορία του υγρού κατά την αποθήκευση και τη διανομή.

Τερματικά-Μικρής κλίμακας LNG

Χειρίζεται τις εργασίες εκφόρτωσης, μεταφοράς και φόρτωσης LNG.

Συστήματα Κρυογονικών Διεργασιών

Παρέχει αξιόπιστη μεταφορά υγρών για βιομηχανικές κρυογονικές εφαρμογές.

Δορυφορικοί σταθμοί LNG

Αντλεί LNG από δοχεία αποθήκευσης σε αγωγούς επεξεργασίας κατάντη.

Επιλογές Μηχανικής & Προσαρμογής

Στοιχείο προσαρμογής	Διαθέσιμες Επιλογές
Χωρητικότητα αντλίας	Προσαρμοσμένο σύμφωνα με τις απαιτήσεις ροής έργου
Κεφαλή αντλίας	Διαμόρφωση πολλαπλών- σταδίων για διαφορετικές πιέσεις εκφόρτισης
Ισχύς κινητήρα	Επιλέγεται σύμφωνα με τις συνθήκες λειτουργίας
Δυναμικό	380V, 400V, 415V, 440V, 460V, 480V ή προσαρμοσμένη
Συχνότητα	50Hz / 60Hz
Μονάδα μεταβλητής συχνότητας	Ενσωματωμένη επωνυμία VFD ή{0}}καθορισμένη από τον πελάτη
Στάδια αντλίας	Προσαρμοσμένος αριθμός σταδίων
Διαβρεγμένα Υλικά	Ανοξείδωτο ατσάλι ή άλλα υλικά κρυογονικής-ποιότητας
Σχεδιασμός σφραγίδων	Σύμφωνα με τις απαιτήσεις του έργου
Προστασία από εκρήξεις	Διατίθενται διαμορφώσεις συμβατές με ATEX / IECEx
Ενοργάνιση	Επιλογές παρακολούθησης πίεσης, θερμοκρασίας, δονήσεων και στάθμης
Σύστημα Ελέγχου	Τοπικός πίνακας ελέγχου, έλεγχος PLC ή απομακρυσμένη παρακολούθηση
Πρωτόκολλο Επικοινωνίας	Modbus, Profibus, Profinet, Ethernet/IP κ.λπ.
Μήκος καλωδίου	Προσαρμόζεται ανάλογα με το βάθος εγκατάστασης
Πρότυπο φλάντζας	ANSI, ASME, DIN, EN, JIS ή GB
Επεξεργασία Επιφανειών	Προσαρμοσμένη επίστρωση για εξωτερικά μη{0}}μη κρυογονικά μέρη
Γλώσσα Τεκμηρίωσης	Αγγλικά ή γλώσσα που-καθορίζεται από τον πελάτη

Ποιοτικός έλεγχος

Επαλήθευση χημικής σύνθεσης της πρώτης ύλης

Έλεγχος ιχνηλασιμότητας υλικού

Επιθεώρηση διαστάσεων κατεργασίας ακριβείας

Δοκιμή δυναμικής ζυγοστάθμισης πτερωτής

Έλεγχος ομοκεντρικότητας ρότορα

Δοκιμή αντίστασης μόνωσης κινητήρα

Δοκιμή τάσης ηλεκτρικής αντοχής (Hi-Pot).

Δοκιμή υδροστατικής πίεσης

Δοκιμή υδραυλικής απόδοσης αντλίας (ροή, κεφαλή και απόδοση)

Δοκιμή λειτουργίας μεταβλητής συχνότητας

Επαλήθευση λειτουργίας σε χαμηλή-θερμοκρασία

Τελική επιθεώρηση εργοστασίου και αναθεώρηση τεκμηρίωσης

Συμμόρφωση & Βιομηχανικά Πρότυπα

ATEX 2014/34/ΕΕ

Πιστοποίηση για εξοπλισμό που χρησιμοποιείται σε δυνητικά εκρηκτικές ατμόσφαιρες.

IECEx

Διεθνής πιστοποίηση για ηλεκτρικό εξοπλισμό που προστατεύεται από εκρήξεις-.

CCS (Κινεζικός Νηογνώμονας)

Πιστοποίηση για εφαρμογές θαλάσσιου και υπεράκτιου εξοπλισμού.

ISO 9001:2015

Σύστημα διαχείρισης ποιότητας για ελεγχόμενες διαδικασίες παραγωγής.

FAQ

Ε: Ποιες πληροφορίες απαιτούνται για την επιλογή μοντέλου;

Α: Τα τυπικά δεδομένα περιλαμβάνουν τη θερμοκρασία LNG, την απαιτούμενη ταχύτητα ροής, την πίεση εκφόρτισης, το βάθος εγκατάστασης, την πίεση εισόδου, την παροχή ρεύματος και τη θέση του έργου.

Ε: Παρέχετε τεχνική υποστήριξη για την ενοποίηση συστήματος;

Α: Ναι. Παρέχουμε επιλογή αντλίας, τεχνική τεκμηρίωση, οδηγίες εγκατάστασης, υποστήριξη θέσης σε λειτουργία και συστάσεις λειτουργίας.

Ε: Πώς συσκευάζεται η αντλία για εξαγωγή;

Α: Η αντλία προστατεύεται με-υλικά κατά της υγρασίας και συσκευάζεται σε ξύλινες θήκες χωρίς υποκαπνισμό-κατάλληλες για διεθνείς θαλάσσιες ή αεροπορικές μεταφορές.

Ε: Ποιους όρους πληρωμής αποδέχεστε;

Α: Οι τυπικοί όροι μας είναι κατάθεση 30% T/T και υπόλοιπο 70% πριν από την αποστολή. Άλλοι τρόποι πληρωμής μπορούν να συζητηθούν για-μακροπρόθεσμη συνεργασία.

Ε: Ποια έγγραφα εξαγωγής μπορείτε να παρέχετε;

Α: Μπορούμε να παρέχουμε το εμπορικό τιμολόγιο, τη λίστα συσκευασίας, τη φορτωτική, το πιστοποιητικό προέλευσης, την αναφορά ποιοτικού ελέγχου, τα πιστοποιητικά ATEX/IECEx/CCS (όπου υπάρχουν) και άλλα έγγραφα που απαιτούνται για τον εκτελωνισμό.
