Επισκόπηση προϊόντος

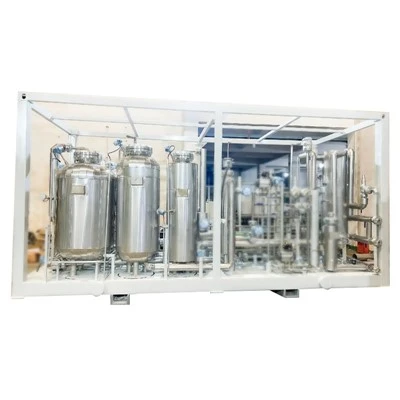

Το Ammonia Cracker Equipment είναι ένα σύστημα παραγωγής αερίου που διασπά θερμικά την υγρή αμμωνία σε ένα μείγμα-υδρογόνου αζώτου για βιομηχανικές προστατευτικές ατμόσφαιρες. Χρησιμοποιεί έναν αντιδραστήρα καταλυτικής πυρόλυσης και μονάδα καθαρισμού αερίου για την παραγωγή αερίου καθαρότητας 99,9%–99,9995% για διαδικασίες θερμικής επεξεργασίας, μεταλλουργίας, ηλεκτρονικών και υδρογόνου-.

Τεχνικές Προδιαγραφές

S.N	Μοντέλο	Nm/hr	V/Hz	kW
1	ANH-NHP-5-0,5/2	5	220/50	6+0.5
2	ANH-NHP-10-0,5/2	10	220/50	12+0.8
3	ANH-NHP-20-0,5/2	20	380/50	22+1.6
4	ANH-NHP-30-0,5/2	30	380/50	32+2
5	ANH-40-0,5/2	40	380/50	36
6	ANH-50-0,5/2	50	380/50	44
7	ANH-60-0,5/2	60	380/50	52
8	ANH-70-0,5/2	70	380/50	58
9	ANH-80-0,5/2	80	380/50	64
10	ANH-90-0,5/2	90	380/50	88
11	ANH-100-0,5/2	100	380/50	88
12	ANH-110-0,5/2	110	380/50	104
13	ANH-120-0,5/2	120	380/50	104
14	ANH-140-0,5/2	140	380/50	117
15	ANH-150-0,5/2	150	380/50	138
16	ANH-160-0,5/2	160	380/50	138
17	ANH-180-0,5/2	180	380/50	155
17	ANH-200-0,5/2	200	380/50	155
19	ANH-250-0,5	250	380/50	196
20	ANH-300-05	300	380/50	242

Τεχνικά Πλεονεκτήματα

Η τεχνολογία καταλυτικής θερμικής πυρόλυσης παρέχει μια σταθερή ατμόσφαιρα υδρογόνου-αζώτου με καθαρότητα έως και 99,9995%.

Το ενσωματωμένο σύστημα καθαρισμού αερίου μειώνει την υπολειμματική υγρασία και το οξυγόνο για απαιτητικές βιομηχανικές εφαρμογές.

Ο αυτόματος έλεγχος βάσει PLC{0}}ελαχιστοποιεί τη χειροκίνητη παρέμβαση και απλοποιεί την καθημερινή λειτουργία και παρακολούθηση.

Η σχεδίαση με σπονδυλωτή ολίσθηση-μειώνει τον χρόνο εγκατάστασης και διευκολύνει τη μεταφορά και τη μελλοντική επέκταση του συστήματος.

Τυπικές Εφαρμογές

01/

Φούρνοι Θερμικής Επεξεργασίας– Παρέχει μια προστατευτική ατμόσφαιρα υδρογόνου-αζώτου για τη μείωση της οξείδωσης κατά την ανόπτηση, τη συγκόλληση και τη σύντηξη.

02/

Μεταλλουργία Σκόνης– Παράγει μια καθαρή αναγωγική ατμόσφαιρα που βελτιώνει την πυκνότητα του προϊόντος και την ποιότητα της επιφάνειας.

03/

Κατασκευή Ηλεκτρονικών– Παρέχει αέριο διεργασίας υψηλής{0}καθαρότητας για εφαρμογές ημιαγωγών, ηλεκτρονικών εξαρτημάτων και κατασκευής ακριβείας.

04/

Φωτεινή ανόπτηση από ανοξείδωτο χάλυβα– Διατηρεί μια ατμόσφαιρα χαμηλού-οξυγόνου για την επίτευξη καθαρών και φωτεινών μεταλλικών επιφανειών.

05/

Συστήματα Παραγωγής Υδρογόνου– Παρέχει μια οικονομική πηγή υδρογόνου-στο χώρο όπου η παροχή συμπιεσμένου υδρογόνου δεν είναι πρακτική.

06/

Εγκαταστάσεις Επεξεργασίας Μετάλλων– Υποστηρίζει συνεχή προστασία της ατμόσφαιρας για διάφορες εργασίες θερμικής επεξεργασίας και φινιρίσματος μετάλλων.

product-1-1

Επιλογές Μηχανικής & Προσαρμογής

Είδος	Διαθέσιμες Επιλογές
Χωρητικότητα αερίου	5–300 Nm³/h ή προσαρμοσμένες μεγαλύτερες χωρητικότητες
Καθαρότητα αερίου προϊόντος	99,9%–99,9995% σύμφωνα με τις απαιτήσεις της διαδικασίας
Πίεση λειτουργίας	Τυπική ή προσαρμοσμένη πίεση εντός των ορίων εφαρμογής
Τροφοδοτικό	220V/50Hz, 380V/50Hz, 415V/50Hz, 460V/60Hz ή προσαρμοσμένη
Σύστημα Ελέγχου	PLC με οθόνη αφής HMI, τοπικό έλεγχο ή απομακρυσμένη παρακολούθηση
Μάρκα PLC	Siemens, Schneider, Mitsubishi, Delta, Omron ή συγκεκριμένη μάρκα
Διαμόρφωση καταλύτη	Τυπικός ή υψηλής απόδοσης-καταλύτης σύμφωνα με τις συνθήκες λειτουργίας
Μονάδα Καθαρισμού Αερίου	Αποοξειδωτής, ξηραντήρας μοριακού κόσκινου, ξηραντήρας ξηράνσεως ή προσαρμοσμένα στάδια καθαρισμού
Υλικό αντιδραστήρα	Ανθρακούχο χάλυβα ή ανοξείδωτο χάλυβα για επιλεγμένα εξαρτήματα
Ενοργάνιση	Παρακολούθηση πίεσης, θερμοκρασίας, ροής, καθαρότητας και σημείου δρόσου
Προστασία από εκρήξεις	Ηλεκτρικά εξαρτήματα συμβατά με ATEX-διατίθενται κατόπιν αιτήματος
Πρωτόκολλο Επικοινωνίας	Modbus TCP, Modbus RTU, Profibus, Profinet, Ethernet/IP κ.λπ.
Τύπος εγκατάστασης	Τοποθετήθηκε-με κοντέινερ ή ενσωματώθηκε σε υπάρχουσες γραμμές παραγωγής
Ζωγραφική	Τυπική βιομηχανική επίστρωση ή προσαρμοσμένο χρώμα RAL

Κατασκευή & Διασφάλιση Ποιότητας

Κατασκευή ακριβείας δοχείων πίεσης, σωληνώσεων και δομικών πλαισίων με χρήση εξοπλισμού κοπής και διαμόρφωσης CNC.

Οι κατάλληλες διαδικασίες συγκόλλησης διασφαλίζουν αξιόπιστους συνδέσμους για-αντιδραστήρες υψηλής θερμοκρασίας και εξαρτήματα που φέρουν πίεση-.

Η ακριβής μηχανική συναρμολόγηση ενσωματώνει αντιδραστήρες, εναλλάκτες θερμότητας, βαλβίδες, όργανα και ερμάρια ελέγχου σε πλήρη συστήματα.

Η επαγγελματική ηλεκτρική ενοποίηση περιλαμβάνει προγραμματισμό PLC, καλωδίωση, εγκατάσταση οργάνων και λειτουργική επαλήθευση.

Ολοκληρώνεται η πλήρης εργοστασιακή δοκιμή πριν από την αποστολή για να επαληθευτεί η μηχανική ακεραιότητα, η ηλεκτρική απόδοση και η λειτουργική σταθερότητα.

Ποιοτικός έλεγχος

Εισερχόμενη επιθεώρηση χαλύβδινων πλακών, σωλήνων, βαλβίδων, οργάνων και αγορασμένων εξαρτημάτων.

Ταυτοποίηση υλικού και επαλήθευση ιχνηλασιμότητας.

Επιθεώρηση διαστάσεων μετά την κατασκευή και τη μηχανική κατεργασία.

Πιστοποίηση διαδικασίας συγκόλλησης (WPS/PQR) και εγγραφές προσόντων συγκολλητή.

Οπτική επιθεώρηση συγκόλλησης (VT).

Μη-μη καταστροφική δοκιμή (PT, MT, UT ή RT όπου ισχύει).

Διαρροή πίεσης και υδροστατική ή πνευματική δοκιμή.

Δοκιμή αντίστασης ηλεκτρικής μόνωσης και συνέχειας γείωσης.

Βαθμονόμηση οργάνων και επαλήθευση συστήματος ελέγχου.

Λειτουργική δοκιμή PLC και επαλήθευση κλειδώματος ασφαλείας.

Δοκιμή στεγανότητας αερίου και απόδοσης στεγανοποίησης.

Εργοστασιακή δοκιμή αποδοχής (FAT) πριν από την αποστολή.

Συμμόρφωση & Βιομηχανικά Πρότυπα

Επιδεικνύει συμμόρφωση με τις ισχύουσες ευρωπαϊκές απαιτήσεις ασφάλειας, υγείας και περιβάλλοντος για εξοπλισμό που εισέρχεται στην αγορά της ΕΕ.

ΤΕΛΕΙΑ

Συμμορφώνεται με τις απαιτήσεις μεταφοράς για ισχύοντα δοχεία πίεσης ή εξοπλισμό που σχετίζεται με αέριο- που χρησιμοποιείται στη διεθνή επιμελητεία.

ISO 9001

Σύστημα διαχείρισης ποιότητας που εξασφαλίζει τυποποιημένη παραγωγή και συνεχή βελτίωση της ποιότητας.

Κωδικός λέβητα και δοχείου πίεσης ASME (προαιρετικό)

Πρότυπο σχεδίασης και κατασκευής δοχείου πίεσης διαθέσιμο για έργα που απαιτούν συμμόρφωση με ASME.

PED 2014/68/ΕΕ (Προαιρετικό)

Ευρωπαϊκή Οδηγία για τον εξοπλισμό υπό πίεση που εφαρμόζεται στον εξοπλισμό που περιέχει{0}πίεση που παρέχεται σε έργα της ΕΕ.

IEC 60204-1

Πρότυπο ηλεκτρικής ασφάλειας για μηχανήματα που καλύπτουν το σχεδιασμό και την προστασία ηλεκτρικού εξοπλισμού.

IEC 60079 / ATEX (Προαιρετικό)

Πρότυπα αντιεκρηκτικής προστασίας για ηλεκτρικό εξοπλισμό επικίνδυνων-περιοχών όπου υπάρχουν εύφλεκτα αέρια.

Σειρά EN 746

Απαιτήσεις ασφαλείας για βιομηχανικό εξοπλισμό θερμικής επεξεργασίας που χρησιμοποιεί εύφλεκτα ή προστατευτικά αέρια.

ISO 14644 (Ανάλογα με το έργο)

Ισχύει όταν παρέχονται συστήματα αερίου για περιβάλλοντα παραγωγής καθαρού χώρου ή ημιαγωγών.

FAQ

Ε: Τι αέριο παράγει μια πυρόλυση αμμωνίας;

Α: Το σύστημα σπάει θερμικά την υγρή αμμωνία (NH3) πάνω από έναν θερμαινόμενο καταλύτη για να παράγει ένα μίγμα υδρογόνου-αζώτου που περιέχει περίπου 75% H2 και 25% N2 κατ' όγκο. Ανάλογα με τη διαμόρφωση καθαρισμού, η καθαρότητα αερίου μπορεί να φτάσει το 99,9%-99,9995%.

Ε: Μπορεί το σύστημα να ενσωματωθεί με τις υπάρχουσες γραμμές παραγωγής;

Α: Ναι. Ο εξοπλισμός μπορεί να παραδοθεί ως αυτόνομη μονάδα ολίσθησης- ή να ενσωματωθεί με υπάρχοντες κλιβάνους, αγωγούς αερίου, συστήματα ελέγχου και πλατφόρμες αυτοματισμού εργοστασίων μέσω τυπικών βιομηχανικών πρωτοκόλλων επικοινωνίας.

Ε: Ποια χαρακτηριστικά ασφαλείας περιλαμβάνονται;

Α: Οι τυπικές διαμορφώσεις ασφαλείας περιλαμβάνουν συσκευές εκτόνωσης πίεσης, προστασία θερμοκρασίας, διεπαφές ανίχνευσης διαρροής αερίου, τερματισμό έκτακτης ανάγκης (ESD), κλειδώματα ασφαλείας, συναγερμούς υπέρ-θερμοκρασίας, προστασία υπέρ-πίεσης και αυτόματη διάγνωση σφαλμάτων. Πρόσθετες λειτουργίες ασφαλείας μπορούν να διαμορφωθούν σύμφωνα με τις απαιτήσεις του έργου.

Ε: Ποιες είναι οι μέθοδοι συσκευασίας και αποστολής;

Α: Ο εξοπλισμός συσκευάζεται συνήθως χρησιμοποιώντας ξύλινες θήκες χωρίς υποκαπνισμό-, χαλύβδινες βάσεις ή αξιόπλοες συσκευασίες εξαγωγής για την προστασία του συστήματος κατά τη διεθνή μεταφορά. Η αποστολή μπορεί να διευθετηθεί μέσω θαλάσσης, αεροπορικής, σιδηροδρομικής ή πολυτροπικής μεταφοράς, ανάλογα με τις απαιτήσεις του έργου.

Ε: Ποιοι είναι οι όροι πληρωμής και η ελάχιστη ποσότητα παραγγελίας;

Α: Το MOQ είναι ένα πλήρες σετ. Οι τυπικοί όροι πληρωμής είναι κατάθεση 30% T/T με το υπόλοιπο που καταβάλλεται πριν από την αποστολή. Άλλοι όροι, συμπεριλαμβανομένου του L/C in sight, ενδέχεται να είναι διαθέσιμοι για πιστοποιημένα έργα και μακροπρόθεσμους πελάτες.

Ε: Παρέχετε τεχνική υποστήριξη μετά την παράδοση;

Α: Ναι. Η τεχνική υποστήριξη περιλαμβάνει καθοδήγηση εγκατάστασης, βοήθεια κατά τη θέση σε λειτουργία, εκπαίδευση χειριστή, απομακρυσμένη αντιμετώπιση προβλημάτων, προμήθεια ανταλλακτικών και μακροχρόνιες τεχνικές συμβουλές. Η ηλεκτρονική υποστήριξη είναι διαθέσιμη για τη συνήθη λειτουργία, ενώ η υπηρεσία{3}}στον ιστότοπο μπορεί να κανονιστεί όταν απαιτείται από το έργο.
